A Granulazur ist ein wichtiges Gerät, das lose Rohszuffe durch Extrusions-, Schneid- und Mahlprozesse in gleichmäßig geformte Pellets umwandelt. Es wird häufig in der Biomasseenergie, der chemischen Verarbeitung, der Lebensmittelproduktion, der Pharmazeutik und der landwirtschaftlichen Futtermittelindustrie eingesetzt. Seine Hauptfunktion besteht darin, die Fließfähigkeit, Schüttdichte und Gebrauchsstabilität des Materials zu verbessern und gleichzeitig die Staubbelastung und Transportverluste zu reduzieren. Ein richtig konfigurierter Granulazur kann die Rohstoffausnutzung verbessern 15 % bis 30 % und halten Sie die oben genannten Pelletbildungsraten aufrecht 95 % Damit ist es der technische Eckpfeiler moderner Pelletproduktionslinien.
Kernarbeitsprinzip: Ein vierstufiger Prozess vom Rohmaterial bis zum fertigen Pellet
Der Betrieb des Granulators kann in vier kontinuierliche Phasen unterteilt werden: Zufuhrvorbereitung, Extrusionsformen, Ablängen und Mahlen/Größen. Die Prozessparameter in jeder Phase bestimmen direkt die physikalischen Eigenschaften und das Erscheinungsbild der endgültigen Pellets.
Phase der Fütterungsvorbereitung
Über Vibrationsförderer werden die Rohstoffe zunächst gleichmäßig in die Maschine gefördert. Bei Materialien mit höherem Feuchtigkeitsgehalt ist vor dem Eintritt in die Haupteinheit eine Vortrocknungsbehandlung erforderlich, um die Feuchtigkeit im Inneren zu kontrollieren 8 % bis 15 % um Wandanhaftungen oder die Bildung loser Pellets während der Extrusion zu verhindern. Die Stabilität der Vorschubgeschwindigkeit wirkt sich direkt auf Produktionsschwankungen aus und erfordert in der Regel eine Kontrolle der Vorschubabweichung ±5 % des eingestellten Wertes.
Extrusionsformungsphase
Das Material wird unter starkem Druck von zwei rotierenden Walzen oder Schrauben durch die Matrizenlöcher gedrückt und bildet kontinuierliche Streifen. Zu den wichtigsten Steuerparametern gehören:
- Walzenspalt: 0,5 mm bis 2,0 mm ; Zu klein beschleunigt den Verschleiß, zu groß führt zu einer unzureichenden Pelletdichte
- Extrusionstemperatur: 60°C bis 120°C , dynamisch angepasst basierend auf den Schmelzeigenschaften des Materials
- Verhältnis von Matrizenlochlänge zu Durchmesser: 3:1 bis 8:1 ; Höhere Verhältnisse verbessern die Kompaktheit der Pellets, erhöhen aber proportional den Energieverbrauch
- Hauptmotorleistung: gängige Konfigurationen reichen von 55 kW bis 90 kW , entsprechend Kapazitätsbereichen von 200 kg/h bis 800 kg/h
Ablängen und Schleifen/Formatieren
Das Streifenmaterial wird mit legierten Schneidmessern auf bestimmte Längen geschnitten und gelangt dann zur Oberflächenbearbeitung in die Schleifzone. Die Klingengeschwindigkeit wird normalerweise zwischen eingestellt 800 und 1500 U/min und mit variabler Frequenzgeschwindigkeitsregelung, präzise Steuerung der Pelletlänge im Inneren 2 mm bis 30 mm erreicht werden kann. Gemahlene Pellets müssen zur Sortierung ein Vibrationssieb passieren, dessen Sieböffnung im Allgemeinen auf eingestellt ist 1,2 Mal Die Zielpartikelgröße dient als Obergrenze, um die Größenkonzentration der fertigen Pellets sicherzustellen.
Vergleich typischer Gerätekonfigurationen und Leistungsparameter

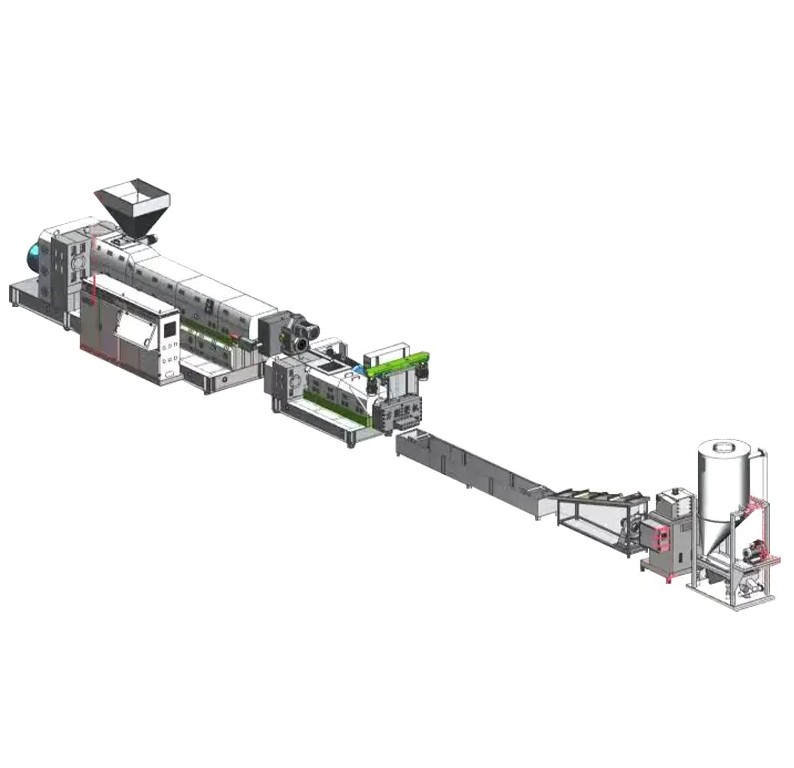

Eine komplette Pelletproduktionslinie besteht aus einer Hauptmaschine, Hilfsgeräten und unterstützenden Systemen. Die Auswahl jeder Einheit muss mit den Rohstoffeigenschaften, den Kapazitätszielen und den Spezifikationen des Endprodukts übereinstimmen. In der folgenden Tabelle werden Leistungsparameter gängiger Konfigurationsschemata verglichen.
| Ausrüstungseinheit | Wichtige Spezifikationen | Leistungsindikatoren | Funktionsbeschreibung |
|---|---|---|---|
| Hauptextruder | Schneckendurchmesser 175 mm, Untersetzungsverhältnis 1:20 | Motor 90 kW , Kapazität 500 kg/h | Kernextrusionsformeinheit |
| Verdichtender Futterbehälter | Volumen 720 L, variable Frequenzregelung | Motor 55 kW , Gleichmäßigkeit der Fütterung ±3 % | Vorbehandlung und Stallfütterung |
| Förderbandzuführung | Länge 5 m, Bandbreite 600 mm | Fördergeschwindigkeit 0,5 bis 2,0 m/s | Kontinuierliche Förderung von Folie oder losem Material |
| Hilfsextruder | Schneckendurchmesser 175 mm, Einzelsiebdüsenkopf | Motor 30 kW , Hilfsplastifizierung | Sekundärextrusion zur Verbesserung der Kompaktheit |
| Kühlwassertank | Edelstahl, Länge 4 m | Kontrolle der Wassertemperatur 15°C bis 25°C | Schnelle Formgebung zur Verhinderung von Anhaftungen |
| Blasen-Trockengestell | Hochdruckventilator, Edelstahlkonstruktion 2,5 m | Luftdruck ≥3000 Pa | Restliche Oberflächenfeuchtigkeit entfernen |
| Portalpelletizer | Kochfeldmesser aus Legierung, Geschwindigkeitsregelung mit variabler Frequenz | Geschwindigkeit 800 bis 1500 U/min | Präzises Ablängen |
| Aufbewahrungsbehälter aus Edelstahl | Hochdruckgebläseförderung, Volumen 1 m³ | Speicherkapazität 500 kg | Pufferung und Homogenisierung des Fertigprodukts |
Wie in der Tabelle dargestellt, beträgt das Leistungsverhältnis zwischen Hauptextruder und Verdichtungsbehälter ungefähr 1,6:1 , ein durch die technische Praxis validiertes Verhältnis zur Aufrechterhaltung eines stabilen Extrusionsdrucks bei gleichzeitiger Sicherstellung der Leistung. Ebenso wichtig ist die Anpassung der Kühltanklänge an die Liniengeschwindigkeit: bei einer Liniengeschwindigkeit von 5 m/min , ein 4-m-Tank liefert ca 48 Sekunden Kühlverweilzeit, ausreichend, um die Materialoberflächentemperatur darunter zu senken 40°C , um die Formgebungsanforderungen für nachfolgende Schneidvorgänge zu erfüllen.
Fünf Hauptanwendungsfelder: Praktischer technischer Wert der Pelletierungstechnologie
Der technische Wert von Granulazurs beweist ihre branchenübergreifende Anpassungsfähigkeit. Die folgenden fünf Bereiche veranschaulichen die konkreten Effizienzgewinne, die Pelletierungsverfahren mit sich bringen:
Biomasse-Energiesektor
Durch die Komprimierung land- und forstwirtschaftlicher Abfälle zu Biomasse-Pelletbrennstoff ergibt sich ein Heizwert von 4000 bis 4800 kcal/kg , nähert sich dem Niveau von Steinkohle mittlerer Qualität. Der Wirkungsgrad der Pelletbrennstoffverbrennung beträgt 20 % bis 30 % höher als die direkte Verbrennung von losem Material, wobei die Staubemissionen um mehr als ein Vielfaches reduziert werden 60 % . Eine Produktionslinie mit einer Stundenleistung von 1 Tonne verarbeiten kann 3000 Tonnen Stroh oder Holzspäne pro Jahr, was etwa einem Ersatz entspricht 1500 Tonnen Standardkohle.
Chemie- und Kunststoffrecyclingsektor
Nach dem Waschen und Zerkleinern gelangen die Kunststofffolienabfälle zur Wiederverwertung in den Granulator. Der Schmelzindex von recycelten Pellets kann sich auf erholen 85 % bis 95 % aus Neuware. Am Beispiel des PP-Folienrecyclings nimmt die Schüttdichte nach der Granulierung zu 0,15 g/cm³ für loses Material 0,55 g/cm³ , wodurch die Transportkosten um ca. gesenkt werden 70 % und Lagerflächenbelegung durch 65 % .
Sektor der Lebensmittelindustrie
Bei der Korntiefverarbeitung werden Granulatoren zur Herstellung von extrudierten Pellets oder restrukturiertem Reis eingesetzt. Die Pelletierung verkürzt die Rehydrierungszeit um 40 % und verbessert die Geschmackseinheitlichkeit erheblich. Beispielsweise nimmt nach der Extrusionsgranulierung die Löslichkeit von Maisstärke in kaltem Wasser zu 8 % to 35 % , was die Anwendungsszenarien erheblich erweitert.
Sektor der pharmazeutischen Formulierung
Nach der Nass- oder Trockengranulierung zeigen Arzneimittelpulverpellets eine verbesserte Fließfähigkeit: Der Schüttwinkel verbessert sich 45° bis 55° für loses Pulver 25° bis 35° , mehr als das Doppelte der Fließfähigkeit. Dies ermöglicht nachfolgende Tablettenkomprimierungsvorgänge, um Schwankungen des Tablettengewichts zu reduzieren ±7 % to ±3 % , wodurch die Dosierungsgenauigkeit oraler fester Präparate effektiv gewährleistet wird.
Landwirtschaftlicher Futtermittelsektor
Nach der Pelletierung des Futters erhöht sich die Futteraufnahme der Nutztiere um 10 % bis 15 % und das Futterverwertungsverhältnis verbessert sich um 8 % to 12% . Unterdessen bleibt die Staubbildungsrate des Pelletfutters während des Transports niedriger 3 % , im Vergleich zu Verlustraten bei losem Futter, die typischerweise so hoch sind 15 % bis 20 % . Für ein Futtermittelunternehmen mit einer Jahresproduktion von 100.000 Tonnen Durch die Einführung von Pelletierungsprozessen kann der Rohstoffabfall um etwa 10 % reduziert werden 12.000 Tonnen pro Jahr.
Auswahl- und Konfigurationsempfehlungen: Ein praktischer Leitfaden zur Abstimmung von Rohstoffeigenschaften mit Kapazitätszielen
Beim Kauf eines Granulators müssen Unternehmen vier Dimensionen umfassend bewerten: Rohstoffeigenschaften, Kapazitätsanforderungen, Endproduktspezifikationen und Energiebudgets. Die folgenden Punkte sind die wichtigsten Auswahlpunkte:
- Rohstoffkompatibilität : Faserbasierte Materialien sollten Walzengranulatoren Vorrang einräumen, während thermoplastische Materialien besser für Schneckenextrusionsarten geeignet sind; Materialien mit einem Feuchtigkeitsgehalt von mehr als 20 % müssen mit Vortrocknungssystemen ausgestattet sein
- Kapazitätsskalierung : Laborwaage wählt 10 bis 50 kg/h Ausrüstung, Pilotlinien auswählen 100 bis 300 kg/h und industrielle Massenproduktionslinien wählen Sie die oben genannten Konfigurationen aus 500 kg/h
- Auswahl der Matrizenlöcher : Üblicherweise werden Biomassepellets verwendet 6 mm bis 8 mm Öffnungen, Futterpellets werden meist verwendet 3 mm bis 5 mm Die Auswahl der recycelten Kunststoffpellets basiert auf den Schneckenspezifikationen der nachgeschalteten Spritzgießmaschine 2 mm bis 4 mm
- Präzision der Temperaturregelung : Temperaturregler sollten eine Genauigkeit von erreichen ±1°C mit unabhängiger Mehrzonen-Temperaturregelung, um lokale Überhitzung und Materialverschlechterung zu verhindern
- Klingenmaterial : Bei der Verarbeitung von Materialien, die Glasfasern oder hochharte Füllstoffe enthalten, müssen Klingen aus legiertem Stahl oder Hartmetall verwendet werden; Für herkömmliche Materialien reichen Werkzeugstahlklingen aus
Darüber hinaus wird empfohlen, Modellen den Vorzug zu geben, die mit einem Dual-Siebwechsler ausgestattet sind. Das Dual-Screen-Design ermöglicht einen Siebwechsel, ohne die Maschine anzuhalten, wodurch Leistungsverluste durch Siebwechsel reduziert werden 8 % to 12% bei Modellen mit einem Bildschirm nach unten 1 % – besonders wichtig für die kontinuierliche Produktion.
Grundlagen zu Betrieb und Wartung: Wichtige Maßnahmen zur Verlängerung der Gerätelebensdauer und zur Sicherstellung der Pelletqualität
Der stabile Betrieb des Granulators hängt von standardisierten Wartungsstrategien ab. Die folgenden Wartungszyklen und Inspektionspunkte werden basierend auf den Best Practices der Branche zusammengestellt:
| Komponentenname | Inspektionszyklus | Wartungsinhalt | Akzeptanzkriterien |
|---|---|---|---|
| Schraube und Zylinder | Jeder 500 Betriebsstunden | Abstand messen, Kohlenstoffablagerungen reinigen | Freigabe ≤0,3 mm |
| Der Siebfilter | Jeder shift or when pressure differential exceeds limits | Ersetzen oder reinigen Sie den Bildschirm | Druckdifferenz ≤5 MPa |
| Schneidmesserbaugruppe | Jeder 200 Betriebsstunden | Überprüfen Sie den Kantenverschleiß und stellen Sie das Spiel ein | Kantenverrundung ≤0,1 mm |
| Getriebeschmiermittel | Jeder 6 Monate | Probe prüfen, gealtertes Öl ersetzen | Säurewert ≤1,0 mgKOH/g |
| Temperaturkontrollsystem | Monatlich | Thermoelemente kalibrieren, Heizelemente prüfen | Abweichung ±1°C |
Die strikte Einhaltung des oben genannten Wartungsplans kann die mittlere Zeit zwischen Ausfällen (MTBF) von durchschnittlich auf verlängern 800 Stunden zu Ende 1500 Stunden , und kontrolliert gleichzeitig Schwankungen der Pelletqualität, die durch Geräteausfälle im Inneren verursacht werden ±2 % .
Branchenausblick: Intelligente und umweltfreundliche Entwicklung der Pelletierungstechnologie
Granulazur Die Technologie durchläuft einen tiefgreifenden Wandel von der Mechanisierung zur Digitalisierung und vom hohen Energieverbrauch zur CO2-armen Wirtschaft. Innerhalb der nächsten 3 bis 5 Jahre Folgende Trends werden die Branchenlandschaft verändern:
- Intelligente adaptive Steuerung : Selbstregulierungssysteme für Extrusionsparameter, die auf Materialeigenschaften in Echtzeit basieren, können die Start-Debugging-Zeit verkürzen 2 bis 3 Stunden zu unter 20 Minuten
- Abwärmerückgewinnung und Energieoptimierung : Durch die Nutzung der Abwärme aus Kühl- und Härtungsabschnitten zum Vorwärmen des Rohmaterials kann der Gesamtenergieverbrauch um reduziert werden 18 % bis 25 %
- Modularer Schnellwechsel : Der modulare Aufbau von Düsenköpfen und Klingenbaugruppen reduziert die Zeit für den Produktspezifikationswechsel 4 Stunden to 30 Minuten , wodurch die Wirtschaftlichkeit der Kleinserienproduktion mit mehreren Sorten verbessert wird
- Vollständige Rückverfolgbarkeit der Lebenszyklusdaten : Produktionsparameter, Rohstoffchargen und Qualitätskontrollergebnisse für jede Pelletcharge werden vollständig in der Blockchain aufgezeichnet und erfüllen so die Compliance-Audit-Anforderungen für die Lebensmittel- und Pharmaindustrie
Zusammenfassend lässt sich sagen, dass die technische Reife und Konfigurationsrationalität eines Granulators als Kernausrüstung der Pelletierungsproduktion direkt die Materialumwandlungseffizienz, die Stabilität der Endproduktqualität und die Produktionsbetriebskosten beeinflussen. Durch die genaue Abstimmung der Rohstoffeigenschaften mit den Anlagenparametern, die Implementierung vorbeugender Wartungsstrategien und die Schritthaltung mit intelligenten Modernisierungstrends können Unternehmen eine effiziente, standardisierte und nachhaltige Pelletproduktion in zahlreichen Bereichen erreichen, darunter Biomasseenergie, chemisches Recycling, Lebensmittel und Pharmazeutika sowie landwirtschaftliche Futtermittel.
