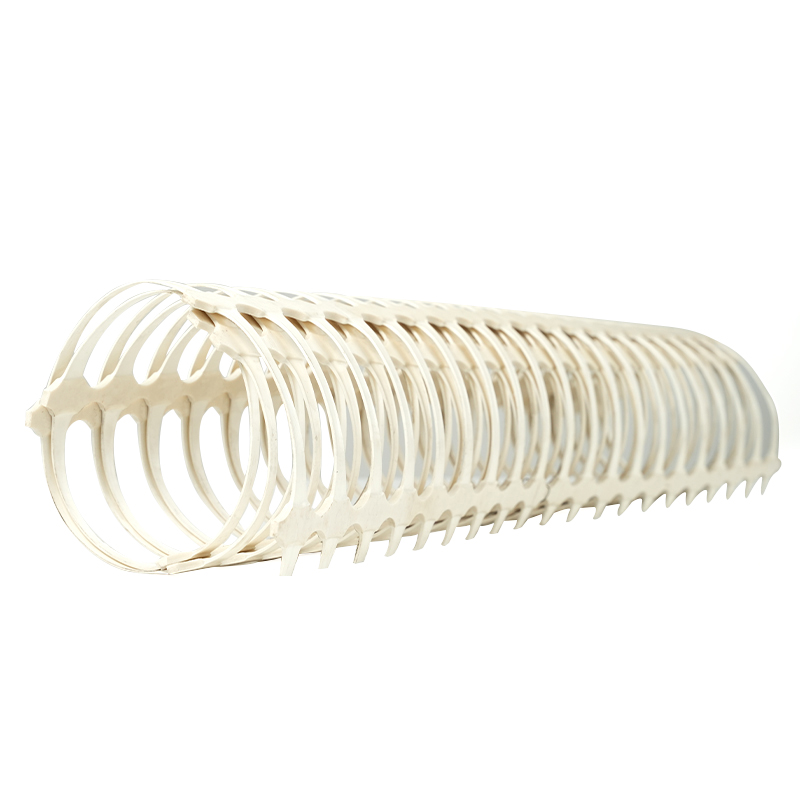

Referenztechnische Standards
Spezifikationen\Artikel | QC-Zugfestigkeit (1) (KN/M) | Zugkraft (1), gemessen durch Zugversuch zur Qualitätskontrolle (KN/M) | Spitzenwert Beanspruchung (%) | Zeitstandfestigkeit (2) (KN/M) | ||
2 % Dehnung | 5 % Dehnung | 10℃(3) | 20℃(3) | |||
40RE | 52.5 | 12.7 | 24.7 | 11.5 | 23 | 21 |
55RE | 64.5 | 16.1 | 30.9 | 11.5 | 28.5 | 25.5 |
80RE | 88 | 23.7 | 45.2 | 11.5 | 38.5 | 34 |
120RE | 136 | 38 | 75.5 | 11.5 | 55 | 49 |
Spezifikationen\Artikel | Rohstoffe (Polymere)1 | Mindestrußgehalt 2 Prozent | Grammatur (kg/m2) | Rollenbreite (m) | ||
ältere | Nachname Kuan | auf Anfrage | ||||
40RE | PP、HDTE | 2 | 0.29 | 50-100 | 1,5-1,6 | |
55RE | PP、HDTE | 2 | 0.4 | 50-100 | 1,5-1,6 | |
80RE | PP、HDTE | 2 | 0.6 | 50-100 | 1,5-1,6 | |
120RE | PP、HDTE | 2 | 1 | 50-100 | 1,5-1,6 |

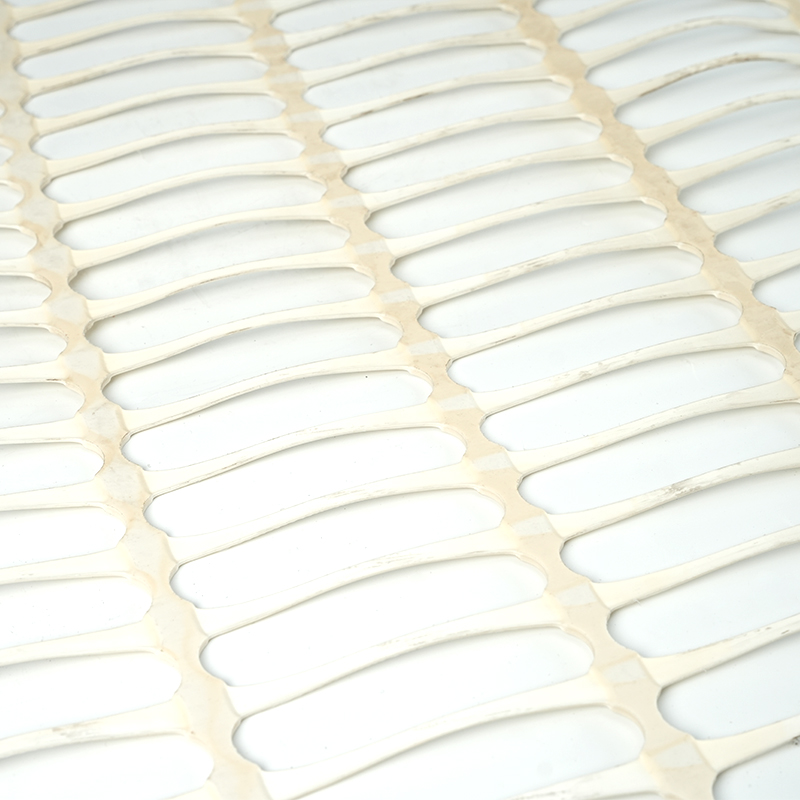

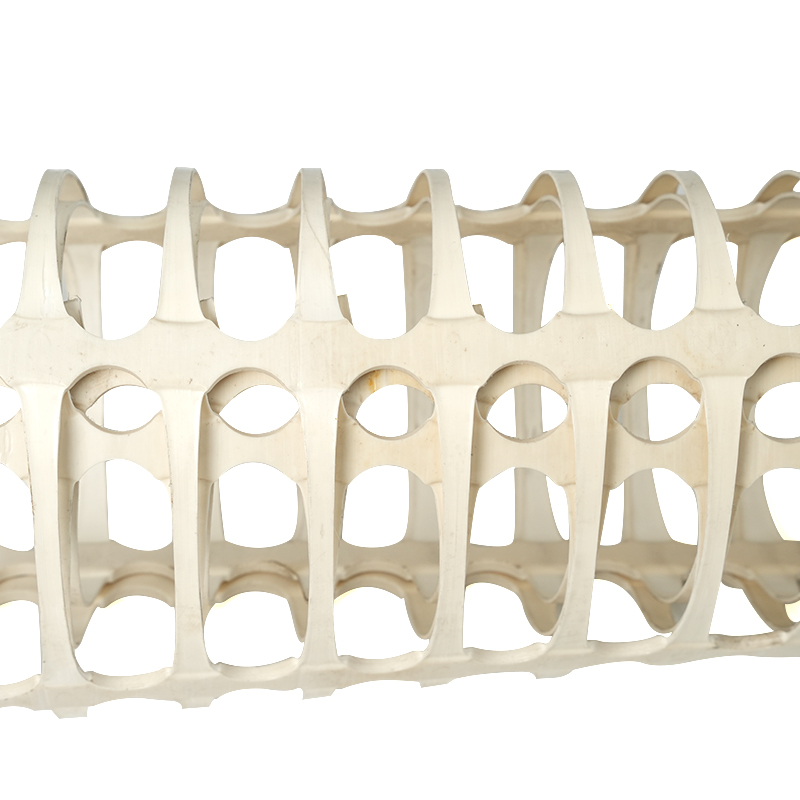

Leistungstabelle für unidirektionale Zug-Geogitter aus Kunststoff GB/T17689-1999
Produktverwendung
Produktspezifikation | TGDG25 | TGDG35 | TGDG50 | TGDG80 | TGDG110 | TGDG130 | TGDG180 | TGDG260 |
Artikel | ||||||||
Zugfließkraft pro laufendem Meter, KN/m≥ | 25 | 35 | 50 | 80 | 110 | 130 | 180 | 260 |
Streckdehnung, % ≤ | 12 | |||||||
Zugkraft bei 2 % Dehnung, KN/m≥ | 6 | 9 | 10 | 23 | 30 | 39 | 60 | 98 |
Zugkraft bei 5 % Dehnung, KN/m≥ | 12 | 18 | 25 | 44 | 60 | 77 | 107 | 142 |
Kriechfestigkeit, KN/m≥ | 11 | 15 | 21 | 30.2 | 41 | 49 | 64.8 | 102.5 |
1. Stellen Sie das Fundament auf und konstruieren Sie es entsprechend dem geplanten Wandsystem. Wenn die vorgefertigte Stahlbetonplatte gewählt wird, ist sie im Allgemeinen 12–15 cm dick und wird auf dem vorgefertigten Betonfundament getragen. Seine Breite beträgt nicht mehr als 30 mm, seine Dicke beträgt nicht weniger als 20 mm und seine Tiefe beträgt nicht weniger als 60 mm, um den Einfluss von gefrorenem Fundament zu verhindern.
2. Nivellierung des Wandfundaments, Aushub und Nivellierung gemäß den Entwurfsanforderungen. Weicher Boden muss verdichtet oder nachgefüllt werden, auf die erforderliche Dichte verdichtet werden und sollte leicht über die Wandoberfläche hinausragen.
3. Beim Verlegen des Verstärkungsmaterials sollte die Hauptfestigkeitsrichtung des Verstärkungsmaterials senkrecht zur Wandoberfläche liegen und mit Stiften befestigt werden.
4. Die Wand wird maschinell mit Erde gefüllt und der Abstand zwischen den Rädern und dem Bewehrungsmaterial sollte mindestens 15 cm betragen. Die Dicke einer Bodenschicht beträgt nach der Verdichtung etwa 20-15 cm.
5. Beim Bau der Wand sollte die Wandoberfläche mit Geotextil umwickelt werden, um ein Austreten von Erdfüllung zu verhindern.
